产品中心 首页 > 美制接头 > 美制JIC螺纹37°接头 > 美制JIC螺纹37°弯管接头 2503系列

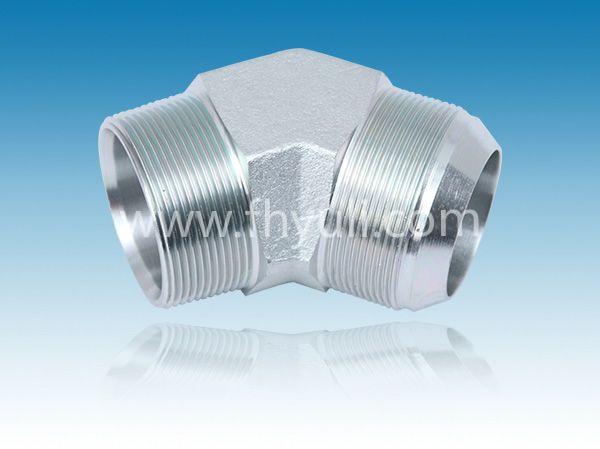

美制JIC螺纹37°弯管接头 2503系列
  • 美制JIC螺纹37°弯管接头 2503系列
  • 【产品名称】

    美制JIC螺纹37°弯管接头 2503系列

    【所属分类】 美制JIC螺纹37°接头
    【产品型号】 2503
    【产品品牌】 宁吉羽立 NJ
    【生产厂家】 宁波市宁吉羽立流体设备有限公司


产品详情
Product IDDescriptionTUBE
O.D.
B1
SAE 37
A2
NPTF
B1
DRILL
A2
DRILL
M
LGTH
L
LGTH
Y
FLATS
2503-02
-02-FG
02MJ-02MP
45°Elb Forg
1/8 5/16-24 1/8-27 0.062 0.188 0.69 0.52 0.438
2503-03
-02-FG
03MJ-02MP
45°Elb Forg
3/16 3/8-24 1/8-27 0.125 0.188 0.69 0.52 0.438
2503-04
-02-FG
04MJ-02MP
45°Elb Forg
1/4 7/16-20 1/8-27 0.172 0.188 0.72 0.64 0.438
2503-04
-04-FG
04MJ-04MP
45°Elb Forg
1/4 7/16-20 1/4-18 0.172 0.281 0.82 0.86 0.562
2503-04
-06-FG
04MJ-06MP
45°Elb Forg
1/4 7/16-20 3/8-18 0.172 0.406 0.85 0.95 0.750
2503-04
-08-FG
04MJ-08MP
45°Elb Forg
1/4 7/16-20 1/2-14 0.172 0.531 0.87 1.17 0.875
2503-05
-02-FG
05MJ-02MP
45°Elb Forg
5/16 1/2-20 1/8-27 0.234 0.188 0.77 0.64 0.562
2503-05
-04-FG
05MJ-04MP
45°Elb Forg
5/16 1/2-20 1/4-18 0.234 0.281 0.82 0.86 0.562
2503-05
-06-FG
05MJ-06MP
45°FORGED 1
5/16 1/2-20 3/8-18 0.234 0.406 0.85 0.95 0.750
2503-06
-02-FG
06MJ-02MP
45°Elb Forg
3/8 9/16-18 1/8-27 0.297 0.188 0.83 0.67 0.562
2503-06
-04-FG
06MJ-04MP
45°Elb Forg
3/8 9/16-18 1/4-18 0.297 0.281 0.83 0.86 0.562
2503-06
-06-FG
06MJ-06MP
45°Elb Forg
3/8 9/16-18 3/8-18 0.297 0.406 0.87 0.95 0.750
2503-06
-08-FG
06MJ-08MP
45°Elb Forg
3/8 9/16-18 1/2-14 0.297 0.531 0.88 1.17 0.875
2503-06
-12-FG
06MJ-12MP
45°Elb Forg
3/8 9/16-18 3/4-14 0.297 0.719 0.93 1.20 1.062
2503-08
-04-FG
08MJ-04MP
45°Elb Forg
1/2 3/4-16 1/4-18 0.391 0.281 0.98 0.95 0.750
2503-08
-06-FG
08MJ-06MP
45°Elb Forg
1/2 3/4-16 3/8-18 0.391 0.406 0.98 0.95 0.750
2503-08
-08-FG
08MJ-08MP
45°Elb Forg
1/2 3/4-16 1/2-14 0.391 0.531 0.99 1.17 0.875
2503-08
-12-FG
08MJ-12MP
45°Elb Forg
1/2 3/4-16 3/4-14 0.391 0.719 1.04 1.20 1.062
2503-10
-04-FG
10MJ-04MP
45°Elb Forg
5/8 7/8-14 1/4-18 0.484 0.281 1.11 0.98 0.875
2503-10
-06-FG
10MJ-06MP
45°ElbForg
5/8 7/8-14 3/8-18 0.484 0.406 1.11 0.98 0.875
2503-10
-08-FG
10MJ-08MP
45°Elb Forg
5/8 7/8-14 1/2-14 0.484 0.531 1.11 1.17 0.875
2503-10
-12-FG
10MJ-12MP
45°Elb Forg
5/8 7/8-14 3/4-14 0.484 0.719 1.16 1.20 1.062
2503-12
-08-FG
12MJ-08MP
45°Elb Forg
3/4 1-1/16-12 1/2-14 0.609 0.531 1.28 1.20 1.062
2503-12
-12-FG
12MJ-12MP
45°Elb Forg
3/4 1-1/16-12 3/4-14 0.609 0.719 1.28 1.20 1.062
2503-12
-16-FG
12MJ-16MP
45°Elb Forg
3/4 1-1/16-12 1-11-1/2 0.609 0.938 1.42 1.48 1.312
2503-14
-12-FG
14MJ-12MP
45°Elb Forg
7/8 1-3/16-12 3/4-14 0.719 0.719 1.45 1.30 1.312
2503-16
-08-FG
16MJ-08MP
45°Elb Forg
1-5/16-12 1/2-14 0.844 0.531 1.47 1.29 1.312
2503-16
-12-FG
16MJ-12MP
45°Elb Forg
1-5/16-12 3/4-14 0.844 0.719 1.47 1.29 1.312
2503-16
-16-FG
16MJ-16MP
45°Elb Forg
1-5/16-12 1-11-1/2 0.844 0.938 1.47 1.48 1.312
2503-16
-20-FG
16MJ-20MP
45°Elb Forg
1-5/16-12 1-1/4-11-1/2 0.844 1.250 1.54 1.67 1.625
2503-20
-16-FG
20MJ-16MP
45°Elb Forg
1 1/4 1-5/8-12 1-11-1/2 1.078 0.938 1.59 1.64 1.625
2503-20
-20-FG
20MJ-20MP
45°Elb Forg
1 1/4 1-5/8-12 1-1/4-11-1/2 1.078 1.250 1.59 1.67 1.625
2503-20
-24-FG
20MJ-24MP
45°Elb Forg
1 1/4 1-5/8-12 1-1/2-11-1/2 1.078 1.500 1.65 1.77 1.875
2503-24
-20-FG
24MJ-20MP
45°Elb Forg
1 1/2 1-7/8-12 1-1/4-11-1/2 1.312 1.250 1.78 1.74 1.875
2503-24
-24-FG
24MJ-24MP
45°Elb Forg
1 1/2 1-7/8-12 1-1/2-11-1/2 1.312 1.500 1.78 1.77 1.875
2503-32
-32-FG
32MJ-32MP
45°Elb Forg
2-1/2-12 2-11-1/2 1.781 1.938 2.22 2.11 2.500
2503-40
-40-FG
40MJ-40MP
45°Elb Forg
2 1/23-82 1/2-82.3182.3182.492.23.324
