产品中心 首页 > 美制接头 > 美制NPSM螺纹接头 > 珠状皮管接头 4501系列

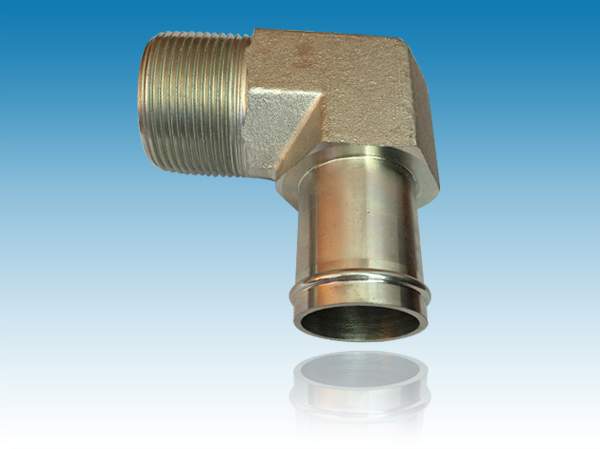

【产品名称】	珠状皮管接头 4501系列
【所属分类】	美制NPSM螺纹接头
【产品型号】	4501
【产品品牌】	宁吉羽立 NJ
【生产厂家】	宁波市宁吉羽立流体设备有限公司

产品详情

品牌：	NJ
型号：	4501
材质：	碳钢
规格：	90度接头
加工定制	是
适用范围：	机械设备
螺纹类型：	直螺纹
链接方式	螺纹

Product ID	Description	B1 TUBEO.D.	A 2NPTF	B1 DRILL	A2 DRILL	L LGTH	N LGTH	Y FLATS
4501-04 -02-FG	04HB-02MP90° FORGED1	1/4	1/8-27	0.189	0.188	1.750	0.781	0.500
4501-04 -04-FG	04HB-04MP90° FORGED1	1/4	1/4-18	0.189	0.281	1.810	1.060	0.625
4501-05 -02-FG	05HB-02MP90° FORGED1	5/16	1/8-27	0.252	0.188	1.750	0.781	0.500
4501-06 -02-FG	06HB-02MP90 °FORGED1	3/8	1/8-27	0.295	0.188	1.870	0.900	0.562
4501-06 -04-FG	06HB-04MP90° ElbForg	3/8	1/4-18	0.295	0.281	1.812	1.093	0.625
4501-06 -06-FG	06HB-06MP90° ElbForg	3/8	3/8-18	0.295	0.406	1.890	1.220	0.812
4501-06 -08-FG	06HB-08MP90° FORGED1	3/8	1/2-14	0.295	0.531	1.970	1.460	0.937
4501-08 -04-FG	08HB-04MP90° FORGED1	1/2	1/4-18	0.406	0.281	1.810	1.100	0.625
4501-08 -06-FG	08HB-06MP90° ElbForg	1/2	3/8-18	0.406	0.406	1.906	1.218	0.812
4501-08 -08-FG	08HB-08MP90° ElbForg	1/2	1/2-14	0.406	0.531	1.980	1.470	0.937
4501-08 -12-FG	08HB-12MP90° ElbForg	1/2	3/4-14	0.406	0.719	1.968	2.062	1.125
4501-10 -06-FG	HB-MP90°	5/8	3/8-18	0.500	0.406	1.968	1.278	0.937
4501-10 -08-FG	10HB-08MP90° ElbForg	5/8	1/2-14	0.500	0.531	1.968	1.468	0.937
4501-10 -12-FG	10HB-12MP90° ElbForg	5/8	3/4-14	0.500	0.719	2.060	1.600	1.125
4501-12 -06-FG	HB-MP90°	3/4	3/8-18	0.626	0.406	1.900	1.220	0.812
4501-12 -08-FG	12HB-08MP90° ElbForg	3/4	1/2-14	0.626	0.531	2.060	1.470	0.875
4501-12 -12-FG	12HB-12MP90° ElbForg	3/4	3/4-14	0.626	0.719	2.062	1.593	1.125
4501-12 -16-FG	12HB-16MP90° ElbForg	3/4	1-11-1/2	0.626	0.938	2.190	1.980	1.375
4501-16 -08-FG	16HB-08MP90° FORGED1	1	1/2-14	0.843	0.531	2.053	1.561	1.125
4501-16 -12-FG	16HB-12MP90 °ElbForg	1	3/4-14	0.843	0.719	2.080	1.600	1.125
4501-16 -16-FG	16HB-16MP90 °ElbForg	1	1-11-1/2	0.843	0.938	2.187	1.968	1.375
4501-16 -20-FG	16HB-20MP90 °ElbForg	1	1-1/4-11-1/2	0.843	1.250	2.380	2.380	1.750
4501-20 -16-FG	20HB-16MP90 °FORGED1	11/4	1-11-1/2	1.094	0.938	2.200	1.980	1.375
4501-20 -20-FG	20HB-20MP90 °ElbForg	11/4	1-1/4-11-1/2	1.094	1.250	2.375	2.375	1.750
4501-20- 24-FG	20HB-24MP90 °FORGED1	11/4	1-1/2-11-1/2	1.094	1.500	2.500	2.640	2.000
4501-24 -16-FG	24HB-16MP90° ElbForg	11/2	1-11-1/2	1.343	0.938	2.380	2.160	1.750
4501-24 -20-FG	24HB-20MP90° ElbForg	11/2	1-1/4-11-1/2	1.343	1.250	2.380	2.380	1.750
4501-24- 24-FG	24HB-24MP90° ElbForg	11/2	1-1/2-11-1/2	1.343	1.500	2.500	2.640	2.000
4501-32- 32-FG	32HB-32MP90° ElbForg	2	2-11-1/2	1.843	1.938	2.812	3.000	2.625

珠状皮管接头 4501系列
